八角墊密封原理和使用要求
時間:08/21/2021 11:01:55八角墊密封原理和使用要求

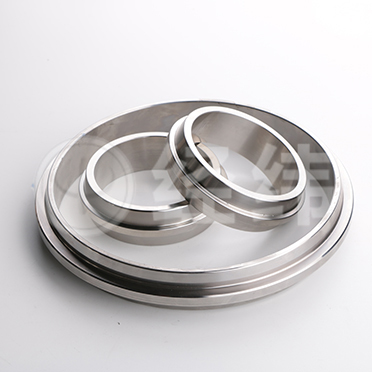

八角墊是標準的R型金屬環墊，其密封原理是是靠墊片與法蘭梯型槽的內外面(主要是外側面)的接觸，并通過壓緊從而形成密封作用。
八角形金屬環墊安裝在法蘭面的梯型環槽內，當擰緊連接螺栓時，受軸向壓縮與上下梯型槽帖緊，產生塑性變形，形成一環狀密封帶，建立初始密封。升壓后，在介質壓力的作用下，使環墊徑向擴張。墊片與梯形槽的斜面更加帖緊，產生自緊作用。但是，介質壓力的升高同樣會使法蘭和連接螺栓變形，造成成密封面間的相對分離，墊片密封比相對下降，因而，環墊可以認為是半自緊密封。
八角形金屬環墊與法蘭槽相配主要是面接觸，與橢圓形環墊相比雖然不易與法蘭槽達到密合，但卻能再次使用，并且因截面是由直線構成容易加工。同時選用八角形金屬環墊材質硬度應低于法蘭面15~20HB。
